Hvad gør en mekanisk tætning med rund port roterende ventil til det rigtige valg til din proces?

I bulkmaterialehåndtering og pneumatiske transportsystemer er rotationsventilen en arbejdshestkomponent - men ikke alle roterende ventiler er bygget ens. Når procesforhold kræver pålidelig tætning, præcis måling af fine eller slibende materialer og ensartet ydeevne under trykforskelle, skiller den mekaniske tætning runde port roterende ventil sig ud som en specialfremstillet løsning. At forstå dets design, hvordan det adskiller sig fra standard roterende ventiler, og hvor det yder bedst er afgørende for ingeniører og indkøbsprofessionelle, der vælger udstyr til krævende applikationer.

Hvad er en mekanisk tætning, rund port roterende ventil?

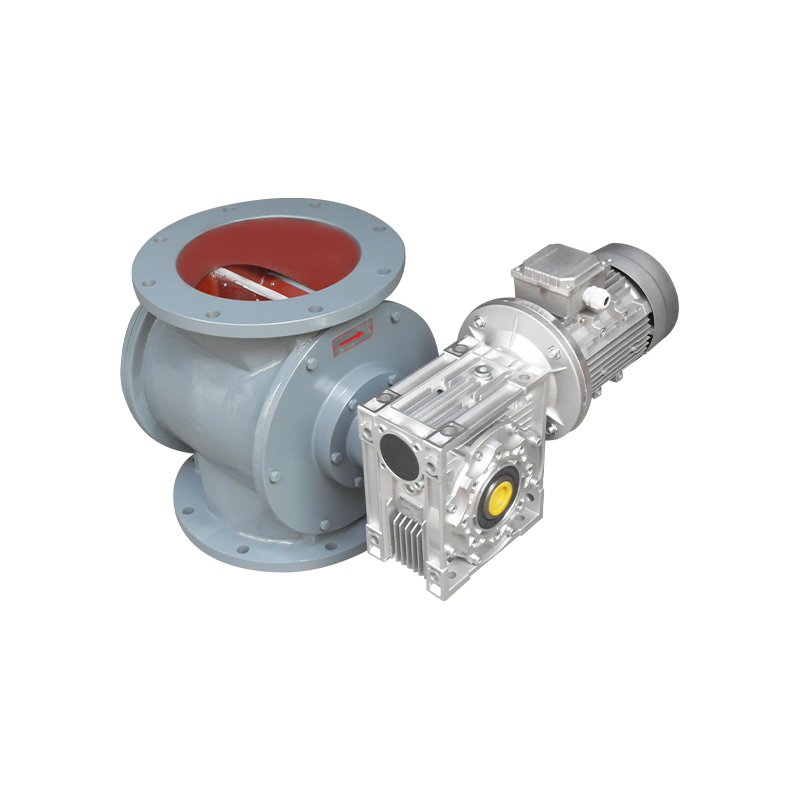

En roterende ventil - også kaldet en roterende luftsluseføder eller roterende luftsluseventil - er en enhed, der bruges til at måle faste stoffer ind i eller ud af en proces, mens der opretholdes en lufttætning mellem zoner med forskelligt tryk. Rotoren, som består af en række skovle eller lommer anbragt omkring en central aksel, drejer kontinuerligt inde i et cylindrisk hus, fylder hver lomme med materiale ved indløbet og udleder det ved udløbet, mens rotoren roterer.

Varianten med runde porte har specifikt en cirkulær indløbs- og udløbsåbning i stedet for de firkantede eller rektangulære porte, der findes på standard roterende ventiler. Denne runde portgeometri er ikke blot æstetisk - den ændrer fundamentalt, hvordan materiale kommer ind i rotorlommerne, hvor jævnt lommerne fyldes, og hvor godt ventilen integreres med runde rør- eller rørforbindelser, der er almindelige i pneumatiske transportlinjer.

Den mekaniske tætningsbetegnelse refererer til det tætningssystem, der anvendes på rotorakselenderne, hvor akslen forlader huset. I stedet for konventionelle pakdåser eller simple læbetætninger bruger en mekanisk tætning præcisionsbearbejdede sammenkoblingsflader - typisk en roterende tætningsflade fastgjort til akslen og et stationært sæde i huset - holdt i kontakt af fjedertryk. Dette arrangement skaber en tætning med lav lækage og lav vedligeholdelse, der er i stand til at modstå højere tryk og fungere i miljøer, hvor kontaminering fra akselpakning ikke kan tolereres.

Hvordan det runde portdesign forbedrer materialeflowet

Portåbningens geometri har en direkte og målbar effekt på, hvor effektivt en drejeventil håndterer bulkmaterialer. Standard firkantede eller rektangulære porte skaber hjørner, hvor materialet kan bygge bro, pakkes eller flyde ujævnt ind i rotorlommer. I modsætning hertil eliminerer det runde port-design hjørner fuldstændigt, hvilket giver en glat, symmetrisk åbning, der fremmer ensartet materialeflow over hele indløbets diameter.

For sammenhængende eller fine pulvere - såsom farmaceutiske aktive stoffer, fødevarestivelse, pigmenter eller titaniumdioxid - er tendensen til at bue eller bygge bro over et rektangulært indløb et kendt driftsproblem. Runde porte reducerer denne risiko ved at fjerne de flade kanter, hvor buning typisk starter. Materialesøjlen over ventilen fordeler sin vægt jævnt rundt i den cirkulære åbning, og rotorlommerne fyldes mere konsekvent fra den ene omdrejning til den næste, hvilket forbedrer målenøjagtigheden.

Runde porte gør det også muligt for ventilen at forbinde direkte til runde rørflanger uden overgangsstykker. I pneumatiske transportsystemer tilføjer hver overgangsbeslag turbulens, trykfald og et potentielt slidpunkt. Eliminering af disse overgange ved at specificere en rund portventil, der matcher transportledningens diameter direkte forenkler systemdesignet og reducerer installationsomkostningerne.

Den mekaniske tætningsfordel i forhold til konventionel akseltætning

Akseltætning er et af de mest vedligeholdelseskrævende aspekter af konventionel roterende ventildrift. Pakdåser - som bruger komprimeret reb-lignende pakningsmateriale rundt om akslen - kræver periodisk efterspænding, da pakningen komprimerer over tid, og de lækker uundgåeligt fint materiale langs akslen, hvis de ikke vedligeholdes omhyggeligt. I sanitære applikationer, eller hvor procesmaterialet er farligt eller dyrt, er selv mindre aksellækage uacceptabel.

Mekaniske tætninger adresserer disse begrænsninger direkte. Tætningsfladerne, typisk lavet af siliciumcarbid, wolframcarbid eller keramik parret mod carbongrafit, skaber en flad-overlappet grænseflade med en lækagebane målt i mikron. Det fjederbelastede design bevarer konstant ansigtskontakt, selv når komponenter slides, uden at det kræver operatørjustering. Dette udmønter sig i betydeligt forlængede serviceintervaller og mere forudsigelig vedligeholdelsesplanlægning.

I tryksatte pneumatiske transportapplikationer, hvor ventilen skal isolere en opstrømsbeholder eller tragt, der arbejder ved atmosfærisk tryk, fra en transportledning under positivt tryk, er akseltætningens integritet direkte forbundet med systemets effektivitet. Luft, der lækker bagud gennem akselpakningen, forstyrrer trykbalancen over rotoren, hvilket reducerer den effektive luftslusekapacitet og forårsager potentielt materiale til at strømme baglæns eller blæse tilbage ind i opstrømsudstyr. En mekanisk tætning eliminerer denne vej og opretholder den tilsigtede trykforskel pålideligt over hele pakningsfladernes levetid.

Nøgle konstruktionsfunktioner at evaluere

Når man specificerer eller sammenligner mekaniske tætninger med runde porte roterende ventiler, påvirker flere konstruktionsdetaljer ydeevne, pålidelighed og de samlede ejeromkostninger markant. Følgende funktioner fortjener en omhyggelig evaluering:

• Rotorspidsfrigang: Mellemrummet mellem rotorvingespidserne og husets boring styrer luftlækage over ventilen. Snævrere afstande reducerer luftomløb, men øger risikoen for kontakt, hvis materiale bliver fanget mellem rotoren og huset. For slibende materialer er lidt større mellemrum specificeret for at forlænge rotorens levetid, mens for fint pulver i tryksystemer forbedrer snævre mellemrum luftsluseeffektiviteten.
• Rotorlommekonfiguration: Rotorer med åben ende gør det nemmere for materialet at selvrense fra lommer og passer til fritflydende granulære materialer. Rotorer med lukkede ende reducerer luftomløb omkring rotorenderne og foretrækkes i applikationer med højere tryk, hvor luftslusens ydeevne er kritisk. Nogle designs tilbyder justerbare endeplader for at kompensere for slid over tid.
• Husmateriale og finish: Kulstofstålhuse med hårdkromforinger er almindelige i slibende brug. Rustfri stålkonstruktion er påkrævet til fødevarer, farmaceutiske og ætsende kemikalier. Indvendig overfladefinish (Ra-værdi) påvirker både materialefrigivelse og rengøringsevne, med elektropolerede overflader specificeret til hygiejnisk service.
• Tætningsfladematerialer: Valget af sammenkoblingsmaterialer til de mekaniske tætningsflader skal passe til procesvæsken eller rensebetingelserne. Siliciumcarbid vs. siliciumcarbid tilbyder fremragende slidstyrke til tørpulverservice med luftrensning. Kulstofgrafit vs. rustfrit stål passer til lettere generel industriservice. Tætningsproducentens kemikalieresistensdata bør gennemgås i forhold til alle proceskontaktmaterialer.
• Drive arrangement: Direkte koblede gearreduktionsgear er det mest kompakte arrangement. Kædedrev eller kileremstræk tillader hastighedsjustering uden at ændre reduktionsreduktionen, men tilføjer vedligeholdelsespunkter. Drev med variabel frekvens (VFD'er) på drivmotoren muliggør justering af tilspænding uden mekaniske ændringer og er i stigende grad standard på moderne installationer.

Typiske anvendelser efter industri

Den mekanisk tætning rund port roterende ventil finder anvendelse på tværs af en bred vifte af industrier, hvor dens kombination af nøjagtig måling, pålidelig lufttætning og akseltætning med lav vedligeholdelse leverer målbar driftsværdi.

Farmaceutisk og nutraceutisk fremstilling

Ved håndtering af farmaceutisk pulver er indeslutning og produktrenhed altafgørende. Mekaniske tætninger forhindrer aktive farmaceutiske ingredienser (API'er) i at vandre langs skaftet og forurene tilstødende udstyr eller arbejdsmiljøet. Design med runde porte integreres rent med indesluttede overførselssystemer og isolatorer. Rustfri stålkonstruktion med elektropolerede overflader opfylder cGMP-kravene, og mange designs er tilgængelige med FDA-kompatible elastomerer og fuld materialesporbarhedsdokumentation.

Forarbejdning af mad og drikke

Mel-, sukker-, stivelses-, mælkepulver-, kaffe- og krydderibearbejdning bruger alle i vid udstrækning roterende ventiler i pneumatiske transportlinjer, der forbinder siloer, blandere og pakkemaskiner. Rundportsventiler forbindes direkte til runde rørtransportlinjer uden reduktionsrør, hvilket opretholder hygiejniske designstandarder. Mekaniske tætninger gør det muligt at vaske ventilhuset ned eller CIP (rengøres på plads) uden risiko for kontaminering gennem akseltætningsvejen. Quick-release rotordesign muliggør hurtig demontering til inspektion eller dyb rengøring under planlagte omstillinger.

Kemisk og plastisk behandling

Plastpiller, polymerpulvere, kønrøg, titaniumdioxid og kemiske specialpulvere giver udfordringer med slid, forsegling af fine partikler og i nogle tilfælde toksicitet. Den mekaniske tætning forhindrer farligt materiale i at komme ud af ventilen langs akslen, beskytter operatører og opfylder miljømæssige indeslutningskrav. Hårde rotorer og husforinger i krom eller wolframcarbid forlænger levetiden i stærkt slibende kønrøg eller mineralpulver.

Energi- og miljøsystemer

Flyveaskehåndtering på kraftværker, tilførsel af biomasse til kedler og kalkdosering i røggasafsvovlingssystemer (FGD) bruger alle roterende ventiler under udfordrende forhold med høje temperaturer, trykforskelle og slibende materialer. Mekaniske tætningsdesign med højtemperaturelastomerer og keramiske tætningsflader håndterer disse forhold pålideligt, hvilket reducerer den hyppige ompakning, som konventionelle akseltætninger kræver i disse miljøer.

Valg af den rigtige størrelse og hastighed

Korrekt dimensionering af en roterende ventil med runde porte med mekanisk tætning kræver, at ventilens volumetriske kapacitet matches med den nødvendige materialegennemstrømning, mens den kører med en rotorhastighed, der afbalancerer fyldningseffektiviteten mod slid og partikelslid. Følgende parametre er udgangspunktet for enhver størrelsesberegning:

De fleste producenter offentliggør volumetriske kapacitetsdiagrammer for hver ventilstørrelse ved forskellige rotorhastigheder, udtrykt i kubikfod i timen eller liter i timen. For at finde den nødvendige ventilstørrelse skal du dividere den ønskede massegennemstrømning med materialets bulkdensitet for at få den nødvendige volumetriske flowhastighed, og derefter vælge en ventil- og hastighedskombination fra skemaet, der opfylder eller beskedent overstiger denne værdi. Betjening af en ventil ved 70–80 % af dens nominelle maksimale kapacitet giver en buffer til tæthedsvariationer og sikrer, at rotoren ikke bliver overbelastet under overspændingsforhold.

Vedligeholdelse bedste praksis for at maksimere levetiden

Selvom mekaniske tætninger kræver mindre rutinemæssig opmærksomhed end pakdåser, kræver de korrekt installation og periodisk inspektion for at opnå deres fulde levetidspotentiale. Ved udskiftning af mekaniske tætninger skal tætningsflader installeres uden forurening fra olier, fingeraftryk eller slibende partikler på de overlappede tætningsflader. En tynd film af rent proceskompatibelt smøremiddel på den elastomere sekundære tætning hjælper med at fastgøre tætningen uden at rive O-ringen i stykker under samlingen. Ansigtskontakt bør aldrig tvinges; fjederbelastningen giver al den nødvendige siddekraft.

Rotorspidsens frigang bør kontrolleres under årlig vedligeholdelse ved at måle husets boring og rotorspidsens diameter med indvendige og udvendige mikrometer. Når frigangen er vokset ud over producentens specificerede maksimum - typisk 0,015 til 0,025 tommer for standardservice - vil luftslusens ydeevne være forringet mærkbart, og udskiftning af rotor eller foring af huset bør planlægges. At føre nøjagtige registreringer af frigangsmålinger over tid muliggør forudsigende vedligeholdelsesplanlægning snarere end reaktiv nedbrudsrespons, hvilket er den mest omkostningseffektive tilgang til styring af roterende ventilaktiver i kontinuerlige produktionsmiljøer.
